菠萝蜜视频网址,菠萝蜜视频免费入口,日韩菠萝蜜视频,菠萝蜜视频APP18禁

　定义：

日韩菠萝蜜视频的支杆法是一种局部通电磁化方法，用于发现支杆之间区域内与支杆连线平行方向的缺陷，变动支杆通电位置，可以发现不同方向的缺陷。检测灵敏度高，机动性强，方便灵活，不受试件形状、尺度的限制，对于大型、复杂工件尤为适宜。

概述：

支杆法是CY-1000日韩菠萝蜜视频、CY-2000日韩菠萝蜜视频、CYD-3000移动式日韩菠萝蜜视频、CYD-5000移动式日韩菠萝蜜视频等机机型的常用检测法。不受试件形状、尺度的限制，对于大型、复杂工件尤为适宜。

检测要求：

用支杆法(见图1-1）磁化工件时，工件表面的磁场强度与磁化电流、支杆间距有关。

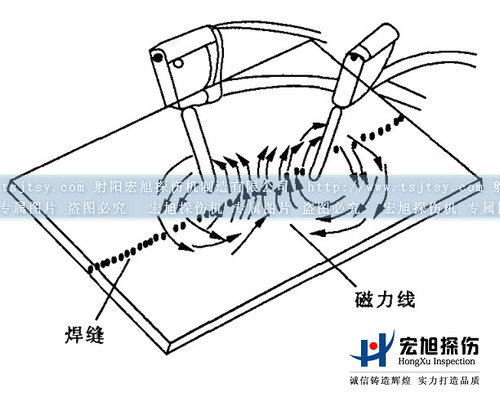

图1-1 支杆法

磁化电流一定,支杆间距越大，工件表面磁场值就越小;支杆间距一定，工件表面磁场值随磁化电流变化，电流值增大，磁场值也增大。在实际使用中，为了得到比较稳定的适宜检测的表面磁场值，磁化电流、支杆间距都有一定的规定。磁化电流一般根据被检工件板厚选择3. 5〜5A/mm(间距）www.axshoe.com;支杆间距以150〜200mm为宜，最大不超过300mm，最小不低于75mm。间距过大，磁场值达不到规定要求，间距过小,则会使电极附近磁力过密，产生与缺陷无关的磁痕。

注意事项：

日韩菠萝蜜视频支杆法也可适用于管、棒材等轴类工件，这时产生的磁场与直接通电法并无差异，如图1 - 2所示是对小直径长钢管的检测。

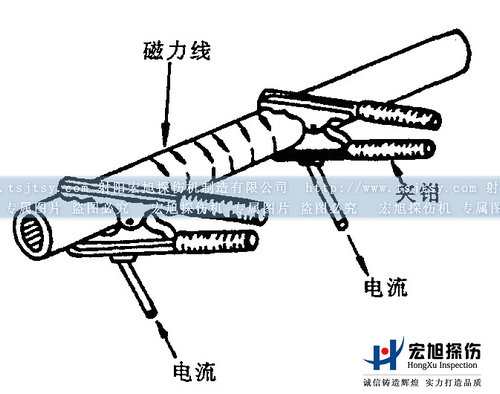

图1-2 小直径长钢管棒的周向磁化

支杆法是日韩菠萝蜜视频支杆探头直接对工件通电磁化的，如果日韩菠萝蜜视频的支杆电极头部与工件接触不好，在接触部位会产生火花，电弧影响工件表面质量，对于抛光、电镀表面应避免使用。为保证接触部位良好导电，在电极端应配置钢网或铅垫；同时工件通电部位应清除掉影响导电的氧化皮、油脂等脏物，避免因导电面积太小而烧伤工件。此外，还应注意，支杆接触和离开工件时，都应在日韩菠萝蜜视频断电状态下进行，否则将产生电弧和火花。

专业的射阳菠萝蜜视频免费入口生产厂家就找射阳菠萝蜜视频网址探伤机制造有限公司。
