HCDG-5000型微机控制闭路磁轭菠萝蜜视频免费入口的技术参数
一、简介：
HCDG-5000型微机控制闭路磁轭磁粉探伤机是射阳菠萝蜜视频网址探伤机制造有限公司与需求厂家携手开发设计出的一款车毂、接箍、异形接箍等环形类铁磁性零部件无损检测专用菠萝蜜视频免费入口，专用于检测车毂、接箍、异形接箍等各类尺寸的环形件表面和近表面因锻压、拉伸、淬火、研磨、疲劳而引起的裂痕及夹渣等的细微缺陷。可用于石油机械、汽车、航空、内燃机、铁道等行业环形类铁磁性零部件无损检测。

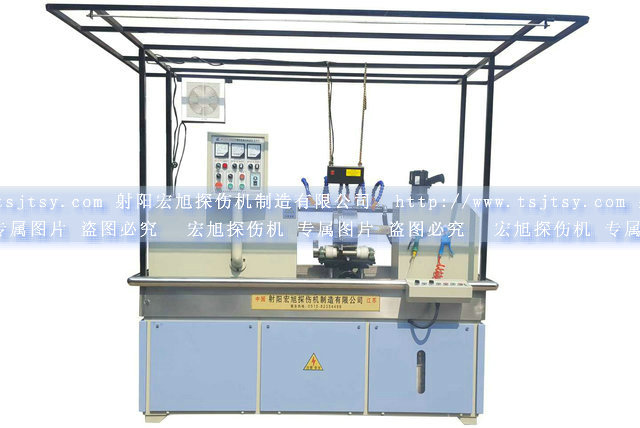

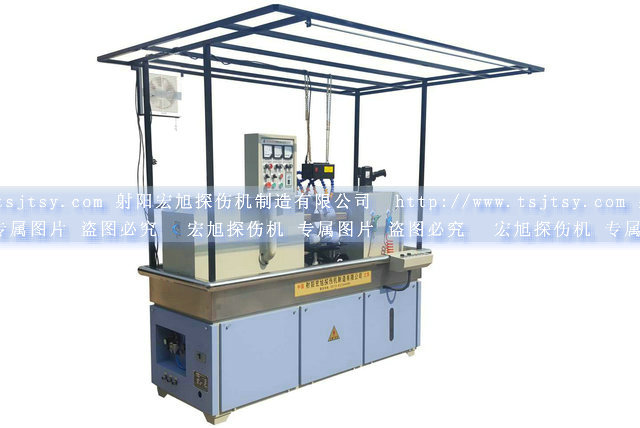

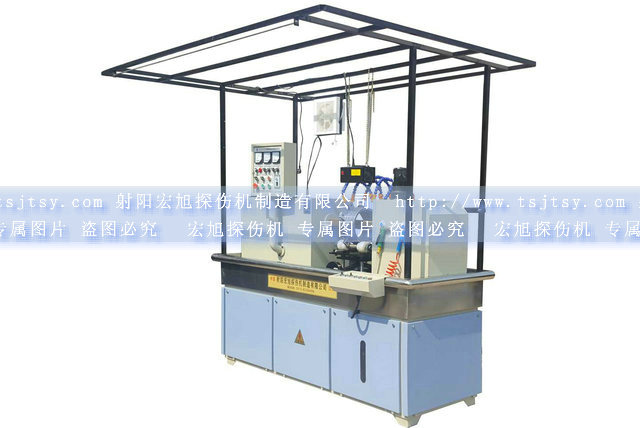

二、产品实物图：
三、技术参数：
|
1 |
输入电源 |
380V/50HZ 三相四线 |
|
2 |
工作电流 |
约150A |
|
3 |
检测性能 |
单次通电全方位检测 |
|
4 |
检测速率 |
8-12S/件 |
|
5 |
可检缺陷类型 |
工件表面及近表面3mm深的任何细微缺陷 |
|
6 |
输出电流 |
周向 0～5000A可调 |
|
纵向 0～12000AT安匝数可调 | ||
|
7 |
磁化方式 |
|
|
8 |
周向磁化 |
闭路磁轭中心导体法 |
|
9 |
纵向磁化 |
磁轭线圈法 |
|
10 |
单次磁化时间 |
2s |
|
11 |
控制器类型 |
欧姆龙原厂小型PLC |
|
12 |
保护方式 |
断电相位控制、接地保护、漏电保护、过流过压保护等 |
|
13 |
操作方式 |
自动、手动两种控制方式 |
|
14 |
磁化控制 |
手动、脚踏两种方式 |
|
15 |
极间距 |
560mm |
|
16 |
旋转间距 |
400mm |
|
17 |
夹紧方式 |
双气缸夹紧 |
|
18 |
气源气压 |
0.4～0.8MPa |
|
19 |
暂载率 |
20％ |
|
20 |
退磁效果 |
Br≤0.2mT |
|
21 |
适合磁粉类型 |
|
|
22 |
灵敏度 |
符合《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定，以30/100的A型试片测试工件的任意方位显示清晰。 |
|
23 |
本机配置灯型 |
悬吊式UV-100型高强度紫外灯 手持式HX100-8K型高强度LED紫外灯 |
|
24 |
紫外线强度 |
悬吊式距工件表面380mm处≥1000μw/cm2 ； 手持式距工件表面380mm处≥8000μw/cm2 。 |
|
25 |
照明灯 |
普通单管日光灯 |
|
26 |
排风扇 |
加强型优质ABS双向换气扇 |
|
27 |
适用环境 |
温度－10～＋40°C，相对湿度≤85％，无电、磁干扰源 |
|
28 |
本机重量 |
约900KG |
