履带芯金铁齿专用三工位荧光菠萝蜜视频免费入口检测线结构图示说明
作者：菠萝蜜视频网址探伤机 发表时间：2015/6/24 8:57:20
HCDG-2000型履带芯金铁齿专用三工位荧光菠萝蜜视频免费入口检测线，整机采用国家标准槽钢型材、板材作主体，剪、折、焊接、而成。按厂家需求设计成机电一体结构PLC控制操作简便且不多占用需方厂房面积，是履带芯金铁齿工件检测的理想机型。以下是履带芯金铁齿菠萝蜜视频免费入口结构示意图及相关组件介绍，供参考选购；

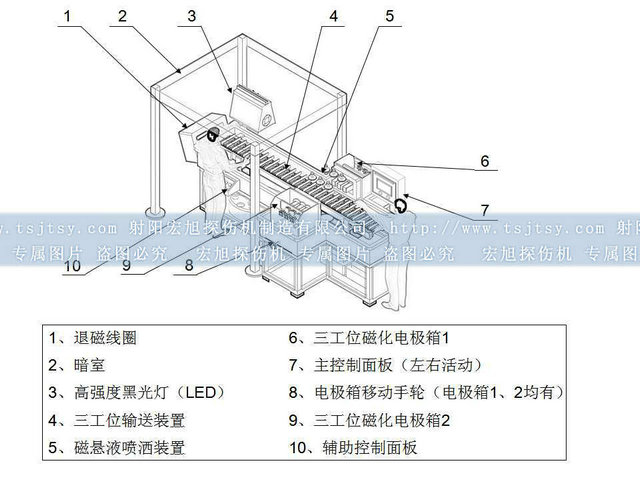

结构简图
注明：暗室布未在图上标示，请在设备组装好之后，将配套的暗室框架安装与高强度紫外灯处，可得到荧光观察的最佳观察环境，便于观察者观察。
|
序号 |
名称 |
功能说明 |
|
1 |
退磁线圈 |
配下滑道与输送装置相连，工件可自动下滑退磁后进入料框 |
|
2 |
暗室 |
框架式暗室，装上遮光帘后可提供荧光观察的最佳观察环境功能 |
|
3 |
高强度黑光灯(LED) |
UVLED-365冷光源紫外灯配上下高度调节螺杆及左右移动滑轨 |
|
4 |
三工位输送装置 |
根据齿圈的内外孔径调节中心高便于闭路磁轭穿棒 |
|
5 |
磁悬液喷淋装置 |
配套万向喷淋管，可地齿圈全方位喷淋磁悬液 |
|
6 |
三工位磁化电极箱1 |
（定位）周纵向磁化装置 |
|
7 |
主控制面板（左右活动） |
主控制面板位于上料位右侧，可按操作者需要左右摆动可定位锁紧 |
|
8 |
电极箱移动手轮 |
1、2磁化电极箱手动移动装置，可在70到400mm之间调节极间距 |
|
9 |
三工位磁化电极箱2 |
（夹紧）周纵向磁化装置 |
|
10 |
辅助控制面板 |
位于观察位便于磁痕观察者对设备的操控 |
注明：本机在暗室另配有排风扇及日光灯。
