HCDG-6000型外齿圈专用荧光菠萝蜜视频免费入口主控制及辅助控制面板图示说明
HCDG-6000型外齿圈专用荧光菠萝蜜视频免费入口的主控制面板及辅助控制面板均采用铝板印制，模具冲孔需成，布局合理方便操作者使用。

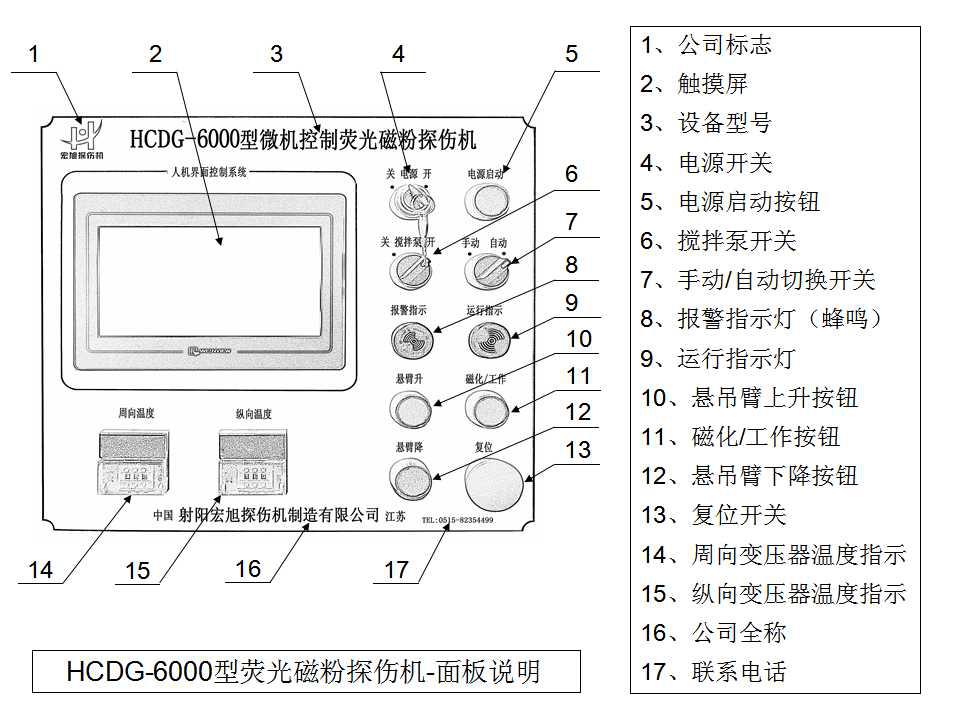

主操作面板
|
序号 |
名称 |
功能说明 |
|
1 |
公司标志 |
指示“射阳菠萝蜜视频网址探伤机制造有限公司”公司标志 |
|
2 |
触摸屏显 |
设备周纵向电流参数及其它功能参数设定（详见：触摸显示屏操作） |
|
3 |
设备型号 |
指示设备为“HCDG-6000”型 |
|
4 |
电源“开/关” |
为设备接通电源开关， 右旋为开，左旋为关 |
|
5 |
电源启动 |
为设备工作电源按钮，按下启动设备运行 |
|
6 |
搅拌泵开关 |
可对磁悬液搅拌泵进行开关控制 |
|
7 |
手动/自动 切换开关 |
切换设备“手动”“自动”状态 |
|
8 |
报警指示 |
可对设备运行状态监控报警（灯亮、蜂鸣）当有异常状态时指示，同时屏上有相关报警内容指示 |
|
9 |
运行指示 |
设备正常运行时指示自动磁化运行或退磁运行时指示灯亮 |
|
10 |
悬吊臂上升按钮 |
按下可控制悬吊臂上升（*注：严禁带工件启动） |
|
11 |
磁化/工作按钮 |
在“手动”状态下按下对工件充磁 |
|
在“自动”状态下按下启动设备自动检测程序 | ||
|
12 |
悬吊臂下降按钮 |
按下可控制悬吊臂下降（*注：严禁带工件启动） |
|
13 |
复位按钮 |
在“自动”状态下按下按钮将自动程序复位初始状态 |
|
14 |
周向变压器温度指示 |
可设定周向变压器的警示温度，达到温度报警提醒 |
|
15 |
纵向变压器温度指示 |
可设定纵向变压器的警示温度，达到温度报警提醒 |
|
16 |
公司名称 |
注明探伤机制造厂商全称 |
|
17 |
联系电话 |
注明探伤机制造厂商联系电话为0515-82354499 |
|

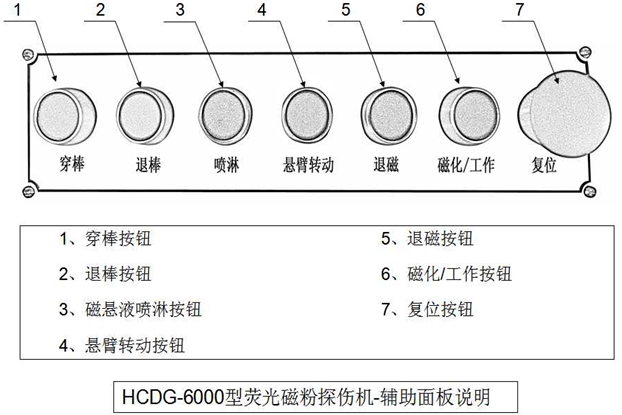

序号 |
名称 |
功能说明 |
|
1 |
穿棒按钮 |
在“手动”状态下按下按钮控制闭路磁轭左部分伸出 |
|
2 |
退棒按钮 |
在“手动”状态下按下按钮控制闭路磁轭左部分缩回 |
|
3 |
磁悬液喷淋按钮 |
在“手动”状态下按下按钮控制磁悬液喷淋 |
|
4 |
悬臂转动按钮 |
在“手动”状态下按下按钮控制“悬臂转动停止” |
|
5 |
退磁按钮 |
在“手动”状态下按下按钮自动退磁 |
|
在“自动”状态下按下按钮闭路磁轭左部分伸出自动退磁 | ||
|
6 |
磁化/工作按钮 |
在“手动”状态下按下对工件充磁 |
|
在“自动”状态下按下启动设备自动检测程序 | ||
|
7 |
复位按钮 |
在“自动”状态下按下按钮将自动程序复位初始状态 |
