接箍荧光菠萝蜜视频免费入口控制面板图示说明
HCDG-5000型接箍专用荧光菠萝蜜视频免费入口，采用闭路磁轭对接箍进行无损检测，它的功能控制，由主控制面板及脚踏开关配合控制，主控制面板采用复合铝板冲压而成，上面装有电流表、调节电位器、指示灯等按钮开关。装在可左右旋转的控制箱正面，可按操作者的习惯旋转到一定角度，便于观察及操作。
详细功能图示在下面列表介绍；如有疑问及任何关于接箍菠萝蜜视频免费入口方面的咨询及采购需求可随时联系菠萝蜜视频网址公司，菠萝蜜视频网址竭诚欢迎您的来电。

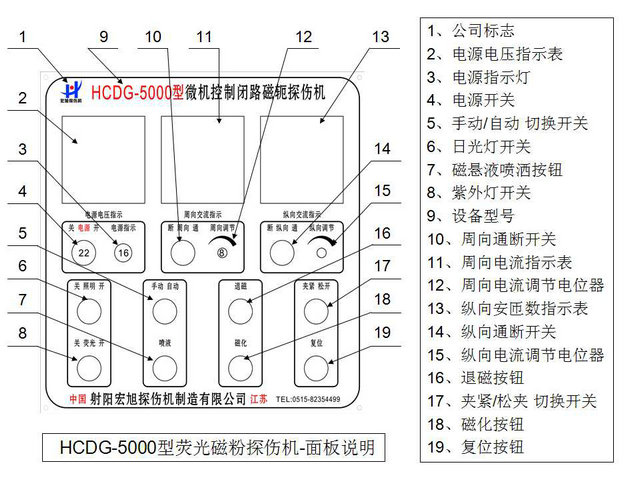

主操作面板
|
序号 |
名称 |
功能说明 |
|
1 |
公司标志 |
指示“射阳菠萝蜜视频网址探伤机制造有限公司”公司标志 |
|
2 |
电源电压指示表 |
指示电源电压是否正常 |
|
3 |
电源指示灯 |
灯光指示设备接通电源 |
|
4 |
电源开关 |
为设备工作电源开关， 右旋为开，左旋为关 |
|
5 |
手动/自动 切换开关 |
切换设备“手动”“自动”状态 |
|
6 |
日光灯开关 |
可对日光灯开关控制 |
|
7 |
磁悬喷液按钮 |
在“手动”状态下按下控制磁悬液喷或关 |
|
8 |
紫外灯开关 |
可对紫外灯开关控制 |
|
9 |
设备型号 |
指示设备的具体型号 |
|
10 |
周向通断开关 |
接通时允许周向磁化，断开时不允许周向磁化 |
|
11 |
周向电流指示表 |
显示周向磁化电流大小 |
|
12 |
周向电流调节电位器 |
调节周向电流大小 |
|
13 |
纵向安匝数指示表 |
显示纵向磁化磁势大小（指示电流乘以线圈匝数） |
|
14 |
纵向通断开关 |
接通时允许纵向磁化，断开时不允许纵向磁化 |
|
15 |
纵向电流调节电位器 |
调节纵向磁势的大小 |
|
16 |
退磁按钮 |
在“手动”状态下按下对气缸控制夹紧工件 |
|
17 |
夹紧/松开 切换开关 |
在“手动”状态下可控制电极伸出夹紧、松开 |
|
18 |
磁化按钮 |
在“手动”状态下按下，对工件充磁 |
|
在“自动”状态下按下，启动设备的自动程序 | ||
|
19 |
复位按钮 |
在“自动”状态下按下按钮将自动程序复位初始状态。 |
接箍菠萝蜜视频免费入口，随机配脚踏开关一只，采用航空快速接头与主机相连，功能与上表序号“18”一样，可解放双手，提高检测效率。
