钢管菠萝蜜视频免费入口（机电分开、非接触式磁化）结构示意图
为了让需要采购钢管菠萝蜜视频免费入口的客户，对钢管荧光菠萝蜜视频免费入口有一个总体的结构组成印象。菠萝蜜视频网址特提供结构示意图，供参详。
注明：本探伤机结构示意图，针对钢管探伤机，可兼顾气瓶感应磁化无损检测，不能用于需直接通电法检测的工件。
1、钢管菠萝蜜视频免费入口三维图示

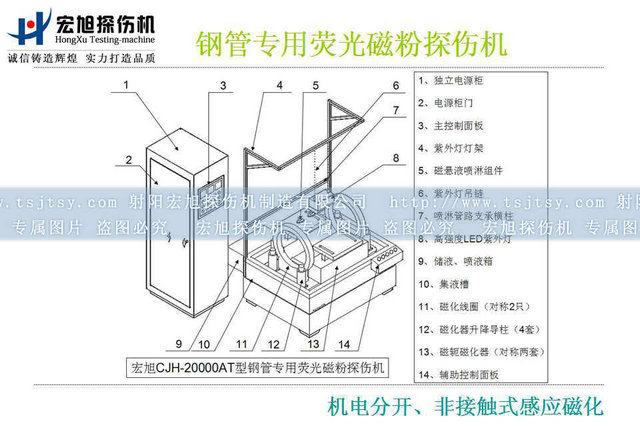

2、钢管菠萝蜜视频免费入口的结构示意图
3、接箍菠萝蜜视频免费入口结构示意图的分项说明
|
序号 |
名称 |
功能说明 |
|
1 |
独立电源柜 |
用于探伤机交流磁化功能及相关程序动作的控制 |
|
2 |
电源柜门 |
快速开启，便于对电路电器进行控制及检修。配有专用钥匙。 |
|
3 |
主控制面板 |
用于菠萝蜜视频免费入口各功能切换及开启，提供数字电流显示。 |
|
4 |
紫外灯灯架 |
用于紫外线黑光灯的定位、悬吊 |
|
5 |
磁悬液喷淋组件 |
由多只喷头组成，用于磁悬液的多方向喷洒，流量可调节。 |
|
6 |
紫外灯吊链 |
用于紫外线黑光灯的悬吊，可调节高度及位置。 |
|
7 |
喷淋管路支承横柱 |
用于万向铜喷头的固定支承作用 |
|
8 |
高强度黑光灯 |
LED紫外线黑光灯，距工件表面380mm处，照度达到9000μw/cm2 |
|
9 |
储液、喷液箱 |
用于磁悬液的储液、搅拌、喷液的专用装置 |
|
10 |
集液槽 |
不锈钢制作，内置磁化器，用于将磁悬液回收至储液箱，循环使用。 |
|
11 |
磁化线圈 |
左右分列，用于对钢管的纵向磁化，检测周向裂纹 |
|
12 |
磁化器升降导柱 |
配合内置的升降机，电动升降调节与钢管的中心高。 |
|
13 |
磁轭磁化器 |
置于2只磁化线圈的中间，磁极可调，用于大小口径钢管的周向磁化，检测纵向裂纹。 |
|
14 |
辅助控制面板 |
位于设备磁化位，用于菠萝蜜视频免费入口主控制面板的辅助功能控制。 |
注明：1、本机无暗室。
2、本机无辅助上料、进料、下料辅机，如有需要，请另行配套自制或由我公司代为制造。
3、本探伤机配有专用透明档液板，确保磁悬液在喷洒时溅出机外，弄脏地面及操作者的衣服。
如有关于钢管菠萝蜜视频免费入口，技术咨询、询价、采购，请联系菠萝蜜视频网址，我公司技术人员将随时恭候您的来电。
