| 产品名称 | 产品型号 | 产品规格 |

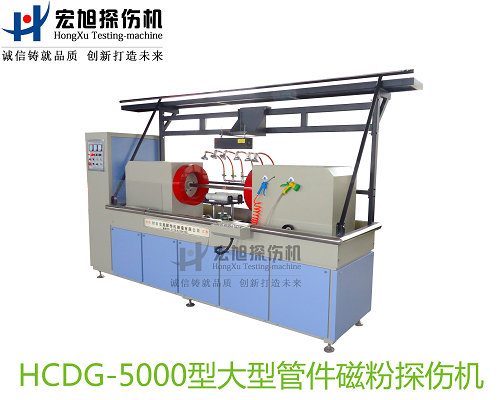

| 钢制对焊无缝管件专用荧光菠萝蜜视频免费入口 | HCDG-5000 | 台 |
概述：
HCDG-5000型微机控制荧光菠萝蜜视频免费入口，专用于按GBT12459-2005标准制造钢制对焊无缝管件表面及近表面裂纹缺陷无损检测。
HCDG-5000型微机控制荧光菠萝蜜视频免费入口的设计、生产制造严格按照中华人民共和国菠萝蜜视频免费入口《GB/T 15822.3-2005无损检测磁粉检测第3部分：设备标准》、机械工业部行业菠萝蜜视频免费入口《JB/T8290-2011》标准执行。
可满足最长900mm以内的管件进行荧光磁粉无损检测。
设备特点：
1、整机采用机电分开开合暗室结构，暗室可手动开合，可极方便大型工件的吊装上下料；
3、配套专用管件托架，采用蜗轮升降机升降调节管件的中心高，托架支承力不小于500KG,同时托架承重时亦可轻松升降。
4、配套辅助控制面板及脚踏开关，方便操作，机电分开结构，便于电器部分的检修。
5、气动控制的磁化芯棒可独立控制，按需伸出或不动，便于长短不一工件的穿棒检测。
检测原理：
检测中心带孔的零件采用中心导体法，需配套磁化芯棒从零件内孔中穿过，用以实现中心导体法检测。
（中心导体法：是将磁化芯棒穿入环形工件的孔中，并置于孔的中心，电流从芯棒上通过，形成周向磁场。所以又叫电流贯通法、穿棒法和芯棒法。由于是感应磁化，可用于检查空心工件内、外表面与电流平行的纵向不连续性和端面的径向的不连续性。对于小环件，可一次多只检测。）
检测步骤：
上料——穿棒——喷液磁化——显示磁痕——光照检测——退磁
设备组成：

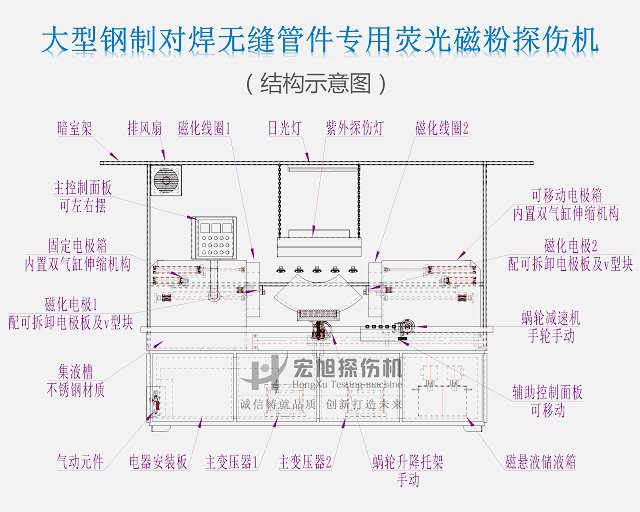

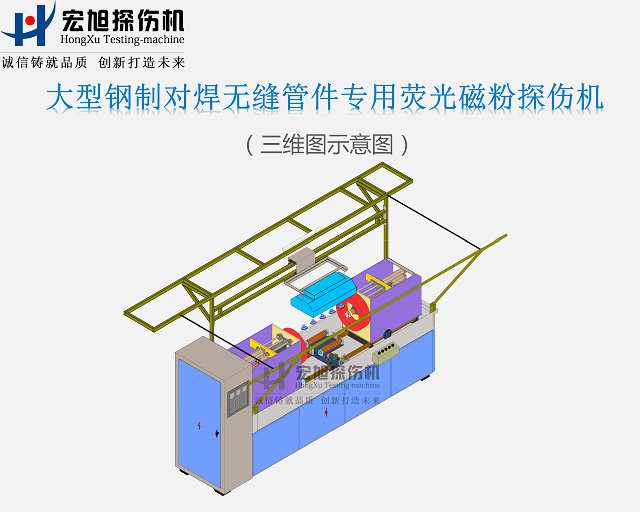

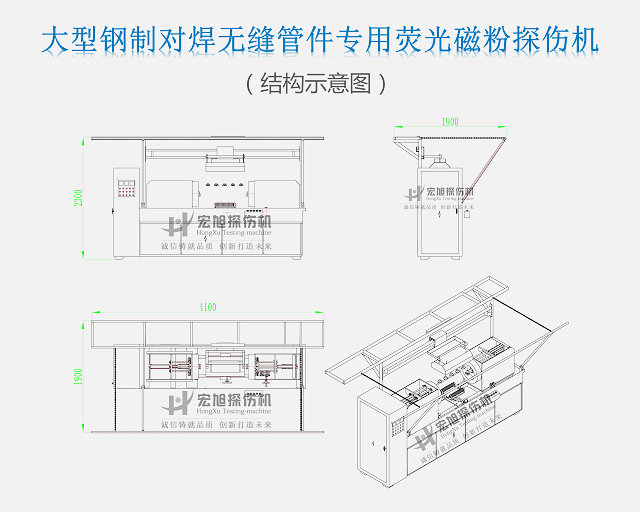

HCDG-5000型菠萝蜜视频免费入口的机械床身采用卧式机电分开开合暗室结构，由固定电极箱、可移动电极箱、双磁化线圈、双气缸穿棒装置、专用工件托架、磁悬液喷洒及回收装置、开合暗室等组成。
技术参数：
|
序号 |
名称 |
说明 |
|
1 |
输入电源 |
380V 50HZ 三相四线 240A（瞬时2S） |
|
2 |
气源气压 |
0.4--0.6MPa （用户自备压缩气源） |
|
3 |
输出电流 |
周向：0─5000A（连续可调，带断电相位控制） |
|
纵向：0─16000AT（连续可调，带断电相位控制） | ||
|
4 |
磁化方式 |
周向磁化、纵向磁化、复合磁化； |
|
周向采用中心导体法，纵向采用磁轭线圈感应法。 | ||
|
5 |
检测工艺 |
连续法或剩磁法 |
|
6 |
上料方式 |
人工 |
|
7 |
穿棒方式 |
气动（双气动、可独立控制） |
|
8 |
操作方式 |
自动控制和手动操作 含主控制面板、辅助控制面板、脚踏开关。 |
|
9 |
极间距 |
900mm |
|
10 |
夹紧方式 |
气缸气动穿棒夹紧（气源用户自备） |
|
11 |
夹紧行程 |
450mm*2 |
|
12 |
中心调节 |
可升降托架（蜗轮升降机手动） |
|
13 |
磁化线圈 |
双固定 |
|
14 |
转动功能 |
无 |
|
15 |
喷液功能 |
自动和手动外喷 |
|
16 |
暂载率 |
30% |
|
17 |
退磁效果 |
Br≤0.2mT（衰减法退磁） |
|
18 |
灵敏度 |
A型30/100 试片清晰显示 |
|
19 |
暗室 |
手动开合结构，观察区配滑动双开帘。 |
|
20 |
紫外线强度 |
UV365/LED 距工件表面380mm处不小于4000μw/cm² |
|
21 |
照明灯 |
×1 |
|
22 |
排风扇 |
×1 |
注明：本菠萝蜜视频免费入口属于非标定制型设备，工艺不断改进中，如需采购，请联系我公司提供所需检测零件的外型尺寸，及检测工艺要求，我公司技术人员会第一时间与您沟通，给您提供详细的设备方案及准确价格，确保您所采购设备符合贵公司的需要以及先进性。
